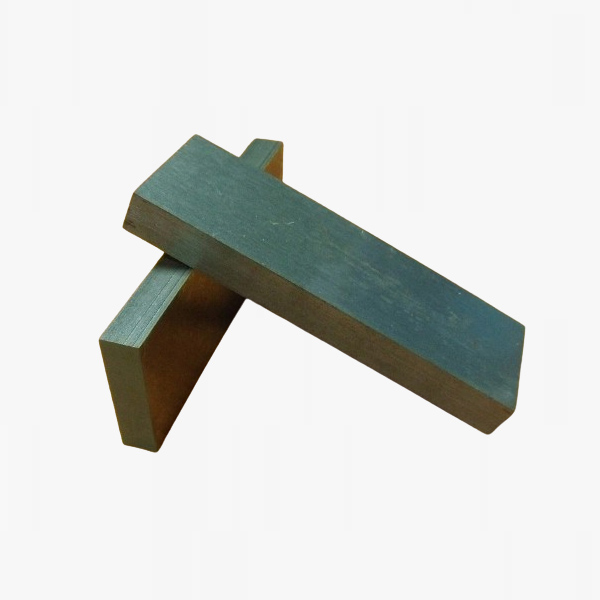

安姆纳米晶块铁芯是用铁基纳米晶叠加并在真空环境下浸滞环氧树脂而成。能够在155或180摄氏度下长期工作。纳米晶材料具有高的居里温度和高饱和磁感应强度，高磁导率，超低损耗，接近零的磁滞伸缩和零噪声等优点。
安姆纳米晶块铁芯广泛应用于中频(20 kHz—100KHz)大功率光伏逆变器，IGBT开关电源，高铁等场合。相比日本的3% or 6.5% 硅钢铁芯，具有无可比拟低铁损优势。
带材厚度 (μm): 20 密度(g/cm3): 7.18
居里温度 (°C): 560 晶化温度 (°C): 550
磁饱和感应强度 (T): 1.25 电阻 (μΩ.•cm): 130
连续工作温度 (°C):155 铁损 ( @20KHz,300mT): <16 w/kg

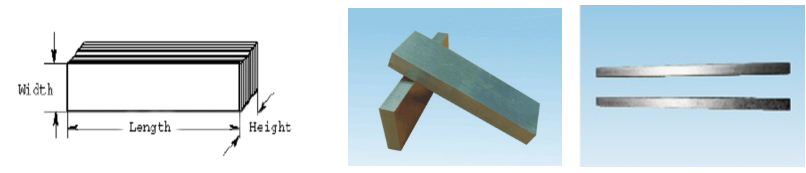

尺寸：
|
最小mm |
最大 mm |
公差 mm |
|
|
长度 L |
20 |
800 |
±0.5 |
|
宽度 W |
10 |
50 |
±0.5 |
|
叠厚 H |
5 |
85 |
±0.2 |
规格：
|
AM-BC- |
长度 (±0.5) |
宽度 (±0.3) |
厚度 （±0.2） |
重量 （g） |
|
AM-BC- |
长度 （±0.5） |
宽度 （±0.3） |
厚度 （±0.2） |
重量 （g） |
|
1 |
90 |
25 |
55 |
790 |
12 |
25 |
25 |
55 |
220 |
|
|
2 |
100 |
30 |
85 |
1640 |
13 |
30 |
30 |
85 |
490 |
|
|
3 |
106 |
35 |
85 |
2030 |
14 |
35 |
35 |
85 |
670 |
|
|
4 |
110 |
30 |
30 |
635 |
15 |
30 |
30 |
25 |
140 |
|
|
5 |
120 |
40 |
40 |
1240 |
16 |
30 |
40 |
40 |
310 |
|
|
6 |
135 |
45 |
45 |
1760 |
17 |
35 |
45 |
45 |
455 |
|
|
7 |
140 |
35 |
36 |
1138 |
18 |
30 |
35 |
36 |
243 |
|
|
8 |
150 |
50 |
50 |
2420 |
19 |
30 |
50 |
50 |
484 |
|
|
9 |
155 |
45 |
40 |
1800 |
20 |
35 |
45 |
40 |
406 |
|
|
10 |
170 |
25 |
25 |
650 |
21 |
300 |
15 |
15 |
415 |
|
|
11 |
450 |
15 |
15 |
620 |
22 |
800 |
20 |
20 |
1960 |
Stacking factor = 85 ± 3%
Cross-sectional area of the form = W x H x 0.85/100 cm2
Mass of the form = L x W x H x 0.85 x 7.18 / (1000 x 1000) kg
注：本列表中相关数据仅供客户用于初步评估选型，具体信息以产品规格书为准。
可根据客户需求对磁芯的形状、尺寸、封装方式、电气性能进行定制。
