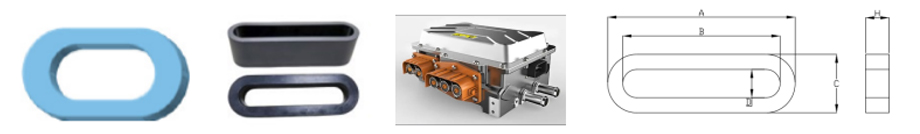

无论风力发电、火力发电、还是新能源汽车电机驱动工作时都会遇到谐波电流的干扰，这些干扰主要是以共模干扰的方式存在，对电机的轴承产生电腐蚀，影响传动系统的效率和寿命，用纳米晶卷绕椭圆形的共模磁环能有效地解决这方面遇到的难题。纳米晶材料本身具有的高磁导率、高磁感应强度、温度稳定性好的优点，相比传统的铁氧体磁环，由纳米晶材料制作的共模磁环具有高电感、高阻抗、易生产、易安装等优点。
磁芯外壳信息：
以下规格的磁芯均放置在PET或PA66尼龙盒子里，并用硅胶固定。如果需要喷涂，则要特别说明。
材料参数：
磁饱和感应强度----1.25T 电阻率----130μΩ-cm
居里温度----560 °C 连续工作温度----130 °C
磁导率 (@ 10 kHz)：30 000 to 100 000 磁导率(@100kHz)：12000 to 25000
磁芯规格：
|
型号 Part/number |
外壳尺寸（mm) A/ B/ C/ D/ H |
磁芯有效截面 A Fe (cm²) |
磁路长度 L Fe ( cm) |
单匝电感uH AL (min@10 kHz) |
单匝电感uH AL (min@100 kHz) |
|
AM-EMC-123*48*10*20 |
123*103*48*28*25 |
0.94 |
26.9 |
13uH |
5.2uH |
|
AM-EMC-136*42*9*10 |
136*118*42*25*14.5 |
0.35 |
29.3 |
4.5uH |
1.8uH |
|
AM-EMC-155*41*9*40-C |
152*139*38*26*42 |
1.4 |
32.8 |
16uH |
6.4uH |
|
AM-EMC-160*50*11*20 |
160*137*50*28*25 |
1.1 |
34.2 |
12uH |
4.8uH |
|
AM-EMC-160*52*13.5*20-C |
157*135*49*28*22 |
1.48 |
34 |
16.5uH |
6.5uH |
|
AM-EMC-171*53*15*8 |
171*140*53*23*13 |
0.68 |
35.5 |
7.5uH |
2.8uH |
|
AM-EMC-184*47*9.5*40-C |
181*166*44*31*42 |
2.4 |
39.4 |
15uH |
6.1uH |
|
AM-EMC-304*55*11*25-C |
301*275*52*28*27 |
2.6 |
62.6 |
12uH |
4.7uH |
注：本列表中相关数据仅供客户用于初步评估选型，具体信息以产品规格书为准。
可根据客户需求对磁芯的形状、尺寸、封装方式、电气性能进行定制。
