对于大多数开关电源、EV电控、电驱等电源都会遇到电磁兼容（抗EMI干扰）问题，用纳米晶卷绕的共模磁芯制作的共模电感很好的解决了这方面遇到的难题。纳米晶材料本身具有传统铁氧体所没有的高磁导率、高磁感应强度、高温度稳定性的优点，由纳米晶材料制作的扁平线共模电感具有高电感、高阻抗、小体积、绕线自动化等优点。
磁芯涂层信息：
磁芯外表采用环氧涂层静电喷涂
材料参数：
磁饱和感应强度----1.25T 电阻率----130μΩ-cm
居里温度----560 °C 连续工作温度----155 °C
磁导率 (@ 10 kHz)：30 000 to 100 000 磁导率(@100kHz)：>12000
|
型号 Part/number |

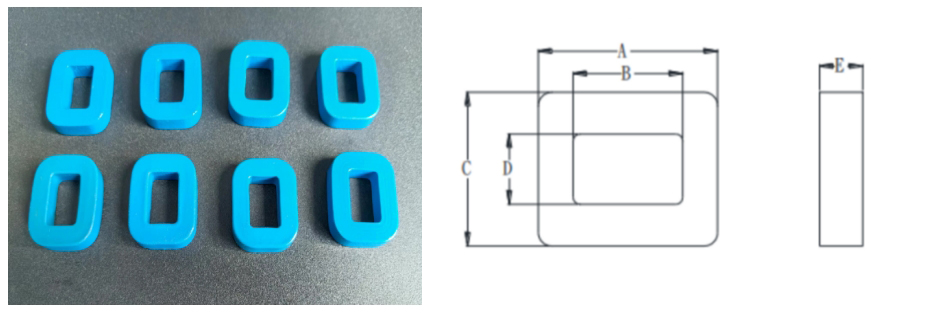

喷涂尺寸（mm) A/ B/ C/ D/ E |
磁芯有效截面 A Fe (cm²) |
磁路长度 L Fe ( cm) |
单匝电感uHAL (min@10 kHz/0.25V) |
单匝电感uHAL (min@100kHz/0.25V) |
|
AM-EMC-27*21*6.5-R |
28*15.5*22*10*7.5 |
0.27 |
6.9 |
25uH |
5.2uH |
|
AM-EMC-31*28*6.5-R |
31*15.5*28*12.5*7.5 |
0.35 |
7.8 |
22uH |
6.5uH |
|
AM-EMC-20*20*5-R |
21*10*20*10*6 |
0.3 |
5.7 |
30uH |
7.5uH |
|
AM-EMC-28.5*26.5*6.5-R |
29.5*14.7*27.5*12.7*7.5 |
0.38 |
7.9 |
30uH |
7.0uH |
注：本列表中相关数据仅供客户用于初步评估选型，具体信息以产品规格书为准。
可根据客户需求对磁芯的形状、尺寸、封装方式、电气性能进行定制。
