产品中心
高的初始磁导率、低的矫顽力---提高检测精度。
高的磁饱和感应强度----相比坡莫合金材料，能够应用于更大电流范围的检测。
良好的温度稳定性。
优良的性价比，可以替代坡莫合金, supermalloy。
材料特性：
|
材质 |
铁基纳米晶 |
|
磁饱和感应强度 (T) |
1.25 |
|
磁导率( μ) at 0.08 A/m |
80000-200000 |
|
矫顽力Hc (A/m) |
0.8 |
|
居里温度 ( 0C) |
560 |
|
密度 d （kg/m3） |
7.2x103 |

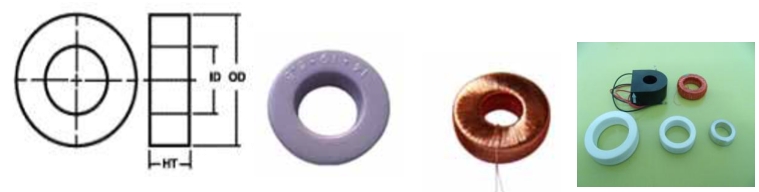

规格：
|
型号 |
外壳尺寸（mm） |
伏安特性 |
||||
|
|
外径 |
内径 |
高 |
N1：N2 |
I。（ mA ） |
U(mV) |
|
AM-CT-21*13*10 |
24 |
11.5 |
13 |
1:1 |
10 |
0.28 |
|
AM-CT-13*10*10 |
15 |
8.5 |
12 |
1:1 |
10 |
0.2 |
|
AM-CT-18*13*5 |
19.6 |
11.6 |
6.4 |
1:1 |
2.73 |
0.006 |
|
AM-CT-19*14*6.5 |
22.3 |
12.0 |
9.5 |
1:1 |
10 |
0.20 |
|
AM-CT-19*14*8 |
21.6 |
12.0 |
11.0 |
1:1 |
50 |
2.00 |
|
AM-CT-21*13*10 |
24.0 |
11.6 |
13.0 |
1:1 |
6.14 |
0.15 |
|
AM-CT-21*14*20 |
24.7 |
11.3 |
23.0 |
1:1 |
50 |
9.00 |
|
AM-CT-21*16*6.5 |
24.0 |
14.5 |
9.4 |
1:1 |
10 |
0.07 |
|
AM-CT-21*16*10 |
24.5 |
14.2 |
12.7 |
1:1 |
10 |
0.25 |
|
AM-CT-23*16*10 |
25.0 |
14.1 |
13.0 |
1:1 |
6.9 |
0.15 |
|
AM-CT-25*19*6.5 |
28.0 |
17.5 |
9.4 |
1:1 |
10 |
0.07 |
|
AM-CT-26*18*10 |
28.9 |
16.6 |
13.0 |
1:1 |
10 |
0.25 |
|
AM-CT-28*18*15 |
31.0 |
15.2 |
17.7 |
1:1 |
4.07 |
0.12 |
|
AM-CT-34*28*8 |
36 |
25 |
10 |
1:1 |
20 |
0.26 |
|
AM-CT-50*40*10 |
54 |
37 |
14 |
1:1 |
20 |
0.28 |
注：本列表中相关数据仅供客户用于初步评估选型，具体信息以产品规格书为准。
可根据客户需求对磁芯的形状、尺寸、封装方式、电气性能进行定制。
